Moducut 0.1.0 yayında: tasarım kipi, X-Ray ve nesting

Moducut, panel mobilya atölyeleri için Türkçe bir tasarım ve üretim programı: dolabı 3B odada çizersin; kesim listesi, levha yerleşimi (nesting), barkodlu etiket ve CNC G-code aynı modelden çıkar. Bugün ilk sürümü, 0.1.0’ı yayınlıyoruz.

Bu yazıda 0.1.0’da neler olduğunu baştan sona anlatıyoruz: odayı kurmaktan tasarım kipine, bağlantı deliklerinden nesting ayarlarına, kesim listesinden tezgaha giden G-code’a kadar. Kısa bir liste istersen sürüm notlarına göz atabilirsin.

Odayı kur, modülleri yerleştir

Yeni bir projeye oda ölçüsünü girerek başlarsın; varsayılan oda 4000 × 3000 × 2700 mm. Zemini dikdörtgen, L ya da serbest çokgen olarak çizebilir, duvarları açıp kapatabilir, kapı ve denizlikli pencere ekleyebilir, duvarlara seramik verebilirsin.

Modülleri kütüphaneden alıp odaya bırakırsın; birbirlerine ve duvara mıknatıslı oturdukları için hizalamakla uğraşmazsın. Çalışırken 2B plan, 2B+3B ve 3B görünüm arasında geçebilir, eskiz moduna alabilir, ölçüleri açıp iki nokta arasını metreyle ölçebilir, sahnenin fotoğrafını PNG olarak kaydedebilirsin.

Hazır modül kataloğu

0.1.0’daki katalog, atölyede en sık çizilen dolapları kapsar. Kütüphanede kategorilere göre gezinebilir ya da arayarak bulabilirsin:

• Alt dolaplar: tek ve çift kapak; 2, 3 ve 4 çekmeceli; fırın, bulaşık ve çamaşır makinesi dolapları
• Üst dolaplar: tek ve çift kapak, Aventos kapaklı
• Boy dolaplar: fırın, mikrodalga ve çekmeceli
• Köşe dolapları: kör köşe, açılı köşe ve 900 × 900 mm L köşe
• Gardırop: kapaklı ve çekmeceli; köşe, L ve U dönüşlü
• Yatak odası ve banyo: çalışma masası, kitaplık, makyaj masası, komidin, şifonyer; lavabo altı, boy ve ayna dolabı

Katalogda olmayan bir dolap mı lazım? Özel modülle kendi gövdeni kurup tasarım kipinde istediğin gibi bölebilirsin.

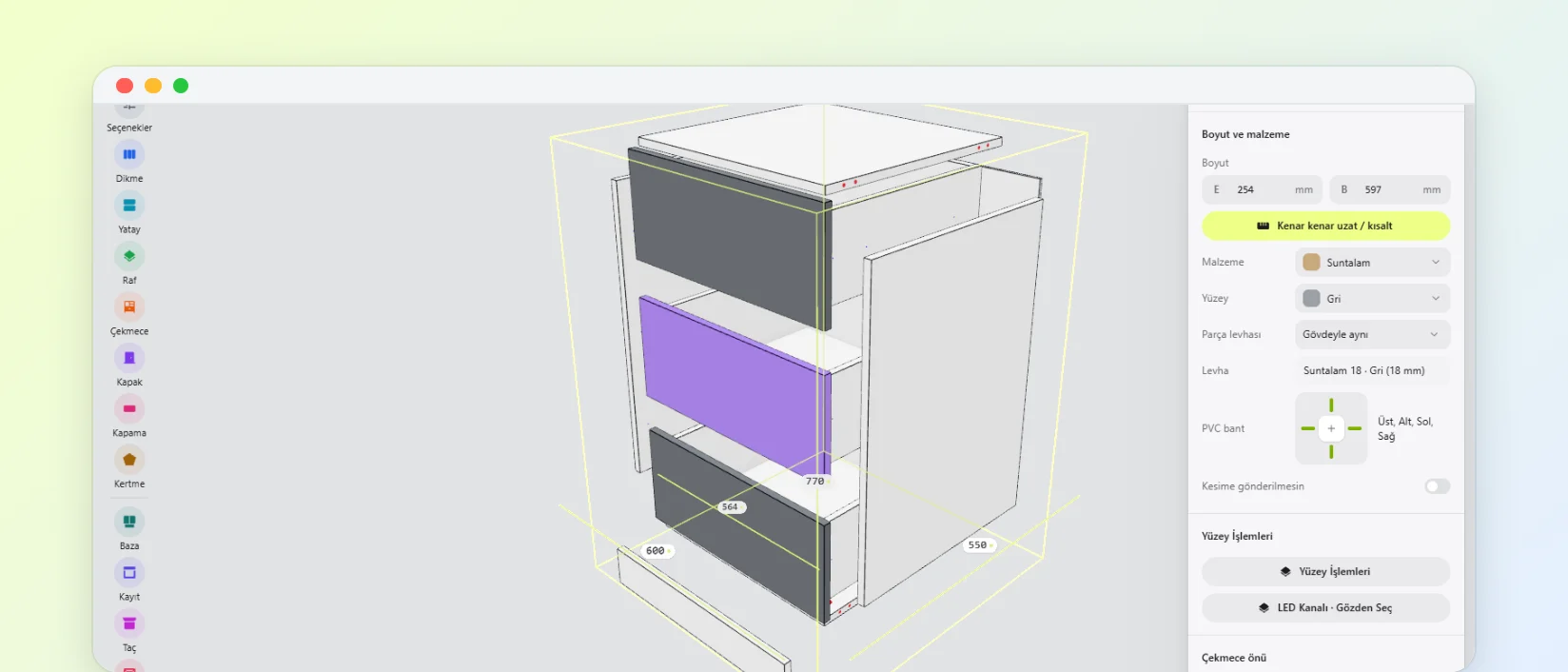

Tasarım kipi: dolabın içini parça parça kur

Bir modülü seçip tasarım kipine girdiğinde dolabın içi senin olur. Dikme ve yatay ekleyerek gövdeyi bölersin; raf, çekmece, kapak ve kapamaları yerleştirirsin. Her parça aynı modelin parçası olduğu için kesim listesine, nesting’e ve G-code’a kendiliğinden yansır.

Raf, çekmece ve kapak

Raflar sabit, ayarlanabilir ya da boydan boya olabilir; ayarlanabilir rafta pim adımını sen belirlersin. Çekmeceler dıştan ya da içten takılır; rayını, yavru çekmeceyi ve altlık tipini seçersin. Kapaklar sola, sağa ya da üste açılır, düşer, çift kanat olur; kör ve cam kapak da var. Kaldırmalı üst kapaklar için Blum AVENTOS desteklenir.

Kertme, askı borusu ve yüzey işlemleri

Bir parçayı altı yönden kertebilir, gardıroba askı borusu, alta baza ya da ayak ekleyebilirsin. Kanal, LED kanalı, delik ve köşe radüsü gibi yüzey işlemleri yalnız çizimde kalmaz; CNC çıktısında G-code’a dönüşür.

Tasarladığın modülü .cab dosyası olarak kaydedip başka bir projede açabilir ya da doğrudan kütüphaneye ekleyebilirsin.

Ekranda çizdiğin dolap, levhadan kestiğin dolaptır: tasarım, liste ve G-code aynı modelden çıkar.

X-Ray ile bağlantıları gör

Gövdenin içinde ne olduğunu görmek için X-Ray’i aç: gövde şeffaflaşır; minifix, kavela ve menteşe kasesi delikleri parçanın üstünde görünür. Bağlantıları göster ile hangi parçanın neyle birleştiğini tek bakışta kontrol edersin.

Bağlantı ve donanım kataloğu

0.1.0, panel mobilyada yaygın kullanılan bağlantı elemanları ve donanımla gelir:

• Minifix, Rafix, Mesan Linco, Cabineo, Fixt, In-Fix ve Qfix
• Vida, 8 × 30 kavela ve 5 mm raf pimi
• 35 mm kaseli menteşe
• 14 markadan 487 kayıtlık çekmece rayı kataloğu (Blum, Hettich, Häfele, Samet ve diğerleri)
• Boru, düğme ve profil kulplar; gola profil

Bağlantı ayarını yalnız o projeye ya da kalıcı olarak kaydedebilirsin; böylece atölyenin kendi standardını her yeni projede baştan girmezsin.

Kolon, kiriş ve otomatik kertme

Gerçek mutfaklar düz duvarlardan ibaret değil. Odaya kolon ve kiriş ekleyebilirsin; bir modül bunlarla çakışırsa Moducut modülü otomatik olarak kerter, ölçüyü elle düzeltmen gerekmez.

Dolapların üstünü taç, ışık bandı ve pervazla tamamlarsın. Tezgahın kalınlığını, taşmalarını ve süpürgeliğini ayarlarsın.

Toplu değişiklik

Müşteri son anda kapak rengini mi değiştirdi? Toplu değişiklikle materyal, arkalık, çekmece rayı, altlık, bağlantı, kapak, kulp ve ölçüleri tek seferde değiştirirsin; değişikliği tüm projeye, yalnız alt dolaplara ya da yalnız üst dolaplara uygulayabilirsin.

Malzeme, dekor ve kenar bandı

Gövde, kapak ve arkalık için ayrı malzeme seçersin: Suntalam, MDF, MDF Lam, Lake MDF, kontrplak ya da masif. Dekor kataloğunda Kastamonu Entegre, Yıldız Entegre, AGT, Starwood ve Çimstone’dan 732 kayıt var.

Kenar bandı (PVC) kiplerini parçaya göre belirler, desenli dekorlarda su yönünü parça bazında ayarlarsın.

Nesting: levhayı verimli doldur

Tasarım bittiğinde parçalar levhaya yerleştirilmeye hazırdır. Nesting (ebatlama) ekranında yerleşim yöntemini seçersin: CNC, giyotin karışık, önce dikey ya da önce yatay. Hızlı ya da derin arama arasında da seçim yaparsın.

Eldeki artık plakaları da nesting’e katabilirsin; artık tercihi ve artık kurtarma seçenekleri, kesimden kalan işe yarar parçaları değerlendirmene yardım eder.

Sonuç ekranında verim ve fire yüzdesini, kaç plaka kullanıldığını görürsün; ayarları değiştirip yeniden yerleştirerek sonuçları karşılaştırabilirsin.

Kesim listesi, etiket ve teklif

Kesim listesi beş sekmeden oluşur: Liste, Levha, Modül, Teklif ve Etiketler. Listeyi Excel (kesim listesi, montaj föyü, teklif), CSV ya da PDF olarak alabilir, doğrudan yazdırabilirsin.

Ebatlama makinen için barkodlu CSV ve XML profilleri hazır. Kapak listesi ve hırdavat listesi ayrıca çıkar; montaj şablonu modülün ön görünüşünü yazdırmana yarar.

Barkodlu etiketler

Her parça için Code 39 barkodlu etiket basabilirsin; 11 hazır etiket şablonu arasından seçersin. Kendi etiketini tasarlama ise yol haritasında, sıradaki işler arasında.

Teklif ve maliyet

Fiyat listesine levha, bant, donanım ve işçilik birim fiyatlarını girersin; Moducut sarf ve maliyet dökümünü çıkarıp genel toplamı hesaplar. Birim fiyatları sen girersin, hesap senin fiyatlarınla yapılır.

G-code’u tezgahın diliyle yaz

CNC Üretim Dosyası Oluştur ile her levha için işleme programı çıkar: arkalık kanalı (tek geçişte ya da tarayarak açma), delik işlemleri ve dış kesim. İşlemlere takım atar, programı tezgahının lehçesinde kaydedersin.

• G-code lehçeleri: GRBL, Mach3, LinuxCNC, Spincat (ISO) ve MobilyaPlan
• Hazır profiller: Biesse, Elfamak, Reksis, Radonix, Poyraz CNC ve diğer markalardan 100’ü aşkın tezgah profili
• Dosya uzantıları: .nc, .tap, .gcode, .cix ve diğerleri
• Diğer çıktılar: Biesse CIX, levha başına DXF (R12) ve 3B DXF

Post processor şablonu

Profil listesinde tezgahın yoksa post şablonunu kendin düzenlersin: program başı (header), takım değişimi ve program sonu (footer) bloklarını yazar; güvenli Z yüksekliğini, vakumu ve sıfır köşesini ayarlarsın.

Atölyende delik ve ebatlama makineleri ayrıysa üretim hattı kurulumunda ikisini de tanımlar, çıktı klasörlerinin ad kalıbını belirlersin.

Projelerin bilgisayarında kalır

Moducut Windows (kurulum ya da taşınabilir, x64) masaüstü programı olarak çalışır. Projeler .mbz dosyası olarak kaydedilir; çalışırken otomatik kurtarma kaydı tutulur.

Her proje Belgelerim altında kendi klasörüne yazılır; G-code dosyaları malzemeye göre ayrılır:

Belgelerim\Moducut\Projelerim\<tarih_saat>_<proje>_<kimlik>\
  project.mbz
  metadata.json
  gcode\<malzeme>\

Proje bilgilerine müşteri adı, telefon, adres ve not eklersin. Proje panosunda projelerini arar, kart ya da liste görünümünde sıralar, klasörlere ayırır ve son açılanlara hızla dönersin.

Hız kazandıran ayrıntılar

• Birden çok projeyi sekmelerde aynı anda açık tutma
• 100 adıma kadar Geri ve İleri
• 46 komut için değiştirilebilir klavye kısayolları
• Arayüzü tanımaktan G-code çıkarmaya 12 adım adım eğitim

0.1.0 bir başlangıç. Arşiv ve silinenler, güncelleme kontrolü, lisans yönetimi ve etiket tasarımı yolda; neyin ne durumda olduğunu yol haritasından izleyebilirsin.

Moducut’u ilk kez kullanıyorsan adım adım eğitimlerle başlamanı öneririz. Bütün değişikliklerin kısa listesi 0.1.0 sürüm notlarında.

Sorun, istek ya da önerin varsa destek@moducut.app adresine yazabilirsin.
