Başlarken

Yeni proje ve oda ölçüsü

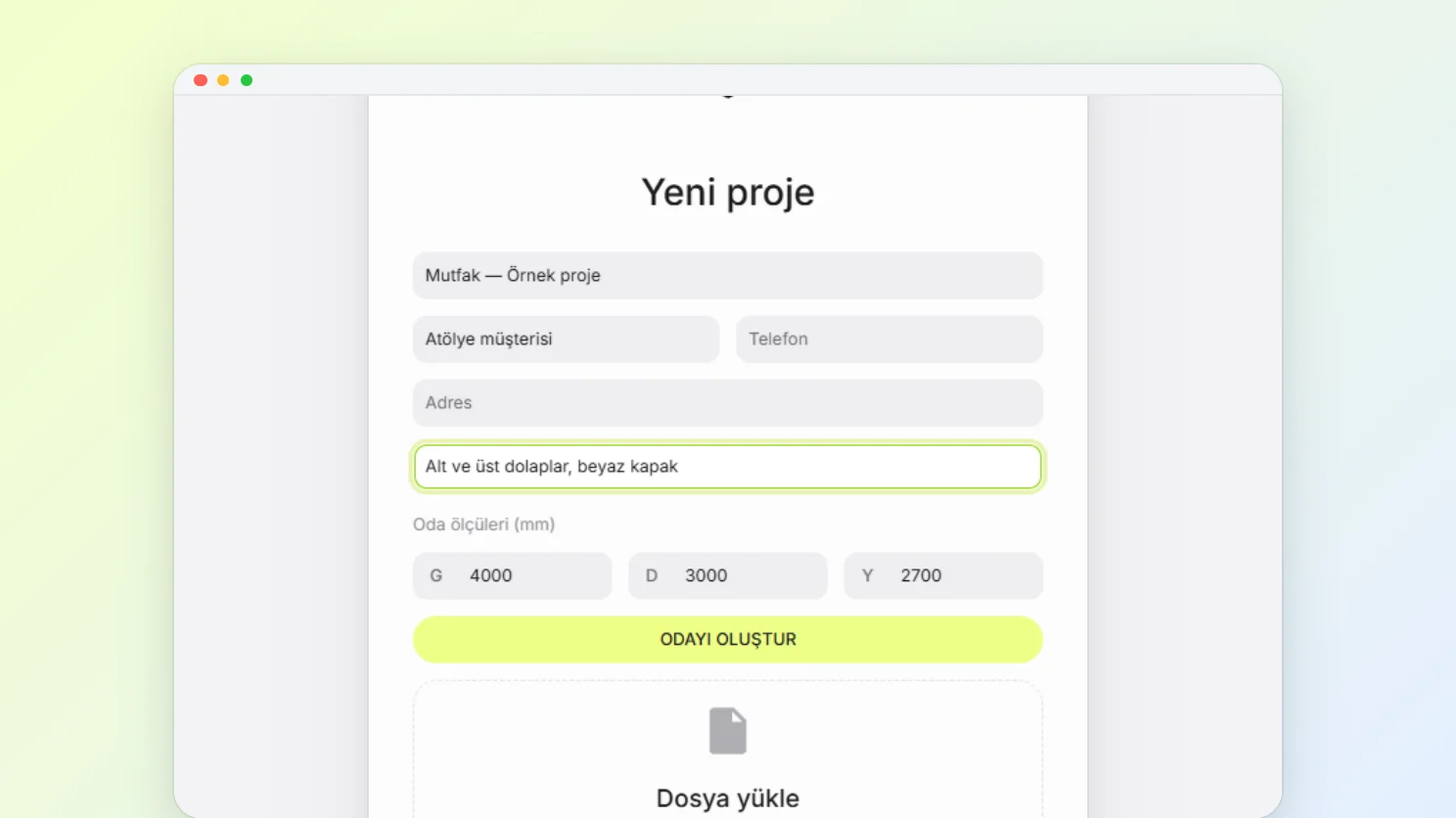

Moducut’u açtığında giriş ekranı karşılar. Yeni Proje’ye bas; editördeyken aynı komut AltN kısayolundadır. Açılan Oda ölçülerini gir penceresine odanın G (genişlik), D (derinlik) ve Y (yükseklik) ölçülerini milimetre olarak yaz ve ODAYI OLUŞTUR’a bas.

Varsayılan oda 4000 × 3000 × 2700 mm’dir. Ölçüleri daha sonra oda düzenleme penceresinden değiştirebilirsin.

Zemin, duvarlar ve açıklıklar

Odayı ayrıntılandırmak için Oda Tasarımı › Oda ile oda düzenleme penceresini aç. Zemin dikdörtgen, L ya da serbest çokgen olabilir. Duvarları açıp kapatabilir, kapı ve pencere (denizlikle) ekleyip duvardaki yerlerini yazabilir, duvar seramiği tanımlayabilirsin.

Kolon, kiriş ve otomatik kertme

Odadaki engelleri Oda Tasarımı › Kolon (AltK) ve Kiriş (AltR) ile ölçüsüyle ekle. Modülleri yerleştirdikten sonra Kert (AltO) engelle çakışan modülleri kendiliğinden kerter; arkalık da kertmeye göre bölünür.

Modül ekleme ve yerleştirme

Modüller › Kütüphane (CtrlL) Modül Kütüphanesi panelini açar. Modüller kategorilere ayrılmıştır; aradığını adıyla da bulabilirsin:

• Alt dolaplar: tek ya da çift kapaklı, 2, 3 ve 4 çekmeceli, fırın, bulaşık ve çamaşır makinesi dolapları
• Üst dolaplar: tek ya da çift kapaklı ve Aventos kapaklı
• Boy dolaplar: fırın, mikrodalga ve çekmeceli
• Köşe dolapları: kör köşe, açılı ve 900 × 900 L köşe
• Gardırop, yatak odası (çalışma masası, kitaplık, makyaj masası, komidin, şifonyer), banyo (lavabo altı, boy, ayna dolabı), cihazlar ve özel modül

Listeden bir modüle tıkla; modül odaya yerleşir. Sürükleyerek duvar boyunca taşı: modüller birbirine ve duvara mıknatıslı oturur.

Köşe dolapları

Köşe dolabı için Modüller › L-Köşe (AltL) ya da 45-Köşe (Alt4) komutunu kullan.

Sağ tık menüsü ve geri alma

Modüle sağ tıklayınca Düzenle, Yeniden Adlandır ve Özellikler menüsü açılır. Seçili modülü CtrlD çoğaltır, Delete siler, Esc seçimi bırakır. Değişiklikleri CtrlZ ile geri, CtrlShiftZ ile ileri alırsın; Moducut son 100 adımı hatırlar.

Görünüm kipleri ve gezinme

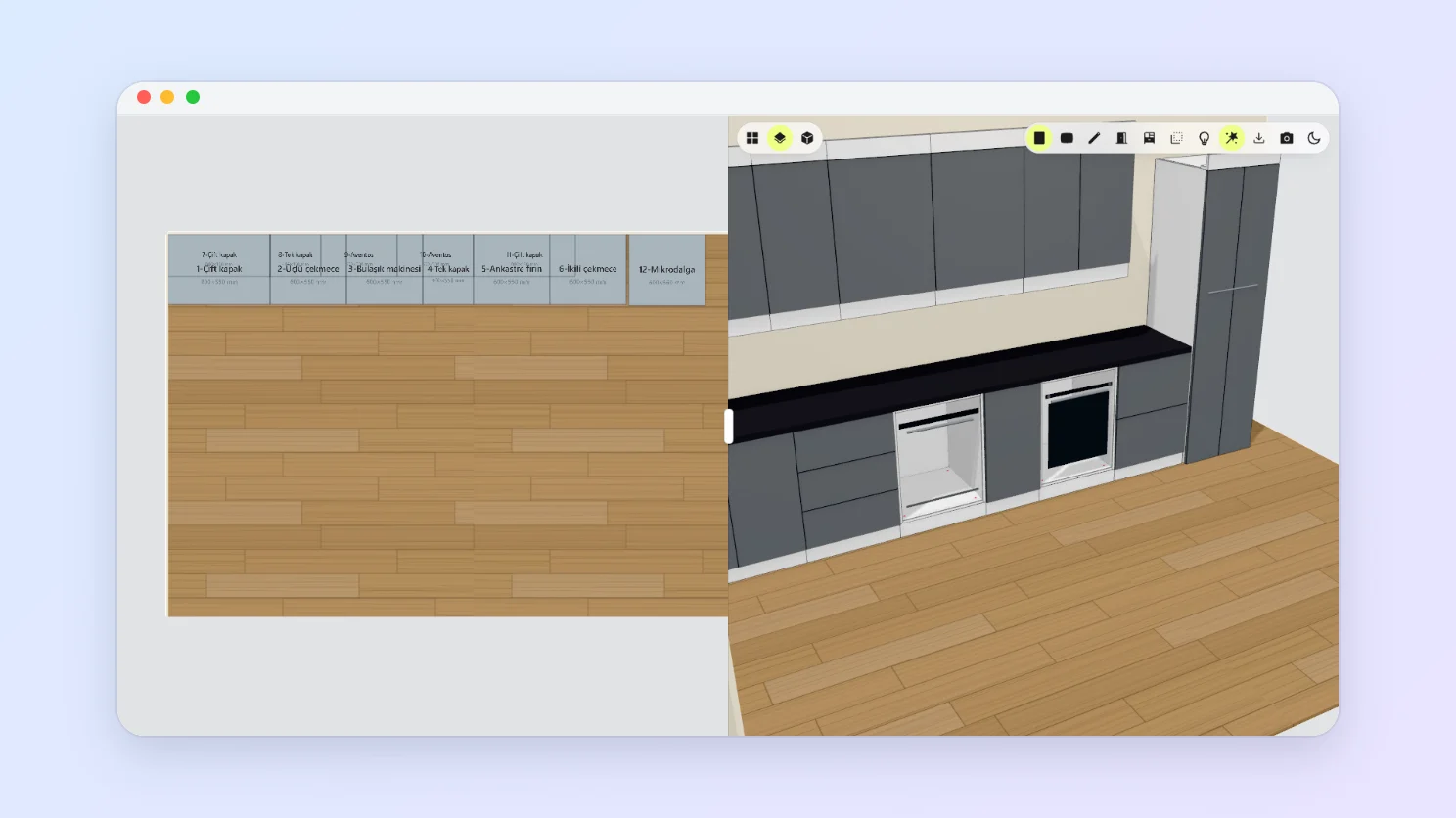

Sahnenin üstündeki görünüm çubuğundan 2B plan, 3B ya da ikisini yan yana (2B + 3B) seç. İkili görünümde ortadaki ayırıcıyı sürükleyerek oranı değiştirebilirsin.

• Sürükleyerek döndür, Shift ile kaydır, fare tekerleğiyle yakınlaştır.
• H seçili modüle odaklanır, Shift1 her şeyi ekrana sığdırır, \ panelleri gizler ya da gösterir.
• Ölçüler (AltD), iki nokta arasını ölçen Metre (AltE), X-Ray (AltX) ve Bağlantılar (AltC) görünümleri tek tuşla açılıp kapanır.

Sunum için eskiz moduna geçebilir, sahnenin fotoğrafını PNG olarak kaydedebilirsin.

Tasarım kipinde dolabı düzenleme

Odadaki modüle çift tıkla (ya da sağ tık › Düzenle); modül tasarım kipinde açılır. Sıfırdan bir modül çizmek için Modüller › Çiz (AltM).

1. Soldaki raydan bir araç seç: Dikme, Yatay, Raf, Çekmece, Kapak, Kapama ya da Kertme.
2. 3B görünümde aracın uygulanacağı hacmi seç ve Uygula’ya bas.
3. Bir parçaya tıklayınca sağda Parça Özellikleri açılır: boyut, malzeme ve PVC bant buradan değişir.
4. Bitince dolabı projeye aktar (AltS); değişikliklerden vazgeçmek için Vazgeç (AltV).

Raflar sabit, ayarlanabilir ya da boydan boya olabilir. Çekmecede dıştan ya da içten montaj, ray ve altlık tipi seçilir. Kapak sola, sağa ya da üste açılır; düşer kapak, çift kapak, kör kapak ve cam kapak da vardır.

Patlat, X-Ray ve ölçüler

Patlat (AltA) parçaları birbirinden ayırarak gösterir. X-Ray (AltX) gövdenin içini ve bağlantı deliklerini görünür kılar; Ölçüler (AltD) ve Metre (AltE) ile ölçüleri kontrol et. Kapakları Alt1, çekmeceleri Alt2 ile gizleyip gösterebilirsin.

Modülü kütüphaneye kaydetme

Tasarladığın modülü Kütüphaneye (Farklı) Kaydet (AltY) ile modül kütüphanesine ekleyebilir, .cab dosyası olarak kaydedip başka projede yükleyebilirsin.

Malzeme ve kenar bandı

Levha malzemesi olarak Suntalam, MDF, MDF Lam, Lake MDF, kontrplak ya da masif seçebilirsin. Dekor kataloğunda Kastamonu Entegre, Yıldız Entegre, AGT, Starwood ve Çimstone’dan 732 kayıtlı dekor bulunur.

• Gövde, kapak ve arkalık için ayrı malzeme seçilir.
• PVC kenar bandı kipleriyle hangi kenara bant geleceğini belirlersin.
• Desenli levhalarda su (desen) yönü parça parça ayarlanır.

Birçok modülün malzemesini birden değiştirmek için Toplu Değişiklik panelindeki Materyal sekmesini kullan.

Nesting ile levha optimizasyonu

Tasarım bitince parçaları levhalara dizme sırası gelir. Üretim › Nesting (AltW) Nesting Ayarları’nı açar; değerleri kontrol edip Nesting Yap’a bas. Varsayılan değerler:

• Bıçak payı: 6 mm
• Kenar boşluğu: 7 mm
• PVC payı: 1 mm
• Plaka boyutu: malzemeye göre, varsayılan 2100 × 2800 mm; eldeki artık plakaları da ekleyebilirsin

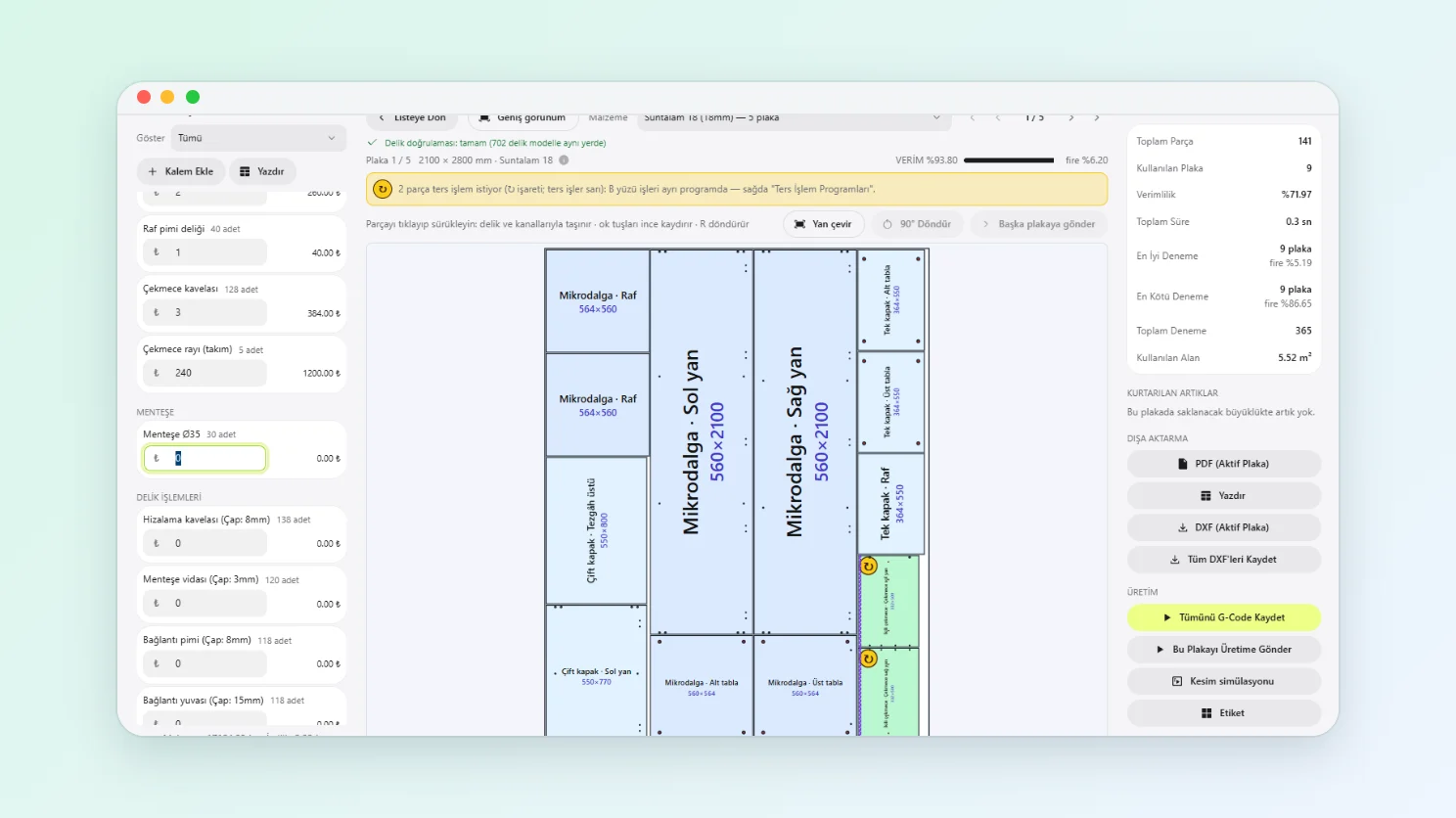

Yerleşim yöntemi CNC, giyotin karışık, önce dikey ya da önce yatay olabilir. Artık tercihi, hızlı ya da derin arama ve artık kurtarma seçenekleri sonucu etkiler. Nesting Sonuçları penceresinde plakaları tek tek incele: verim ve fire yüzdesi ile kullanılan plaka sayısı burada görünür.

Kesim listesi, etiket ve teklif

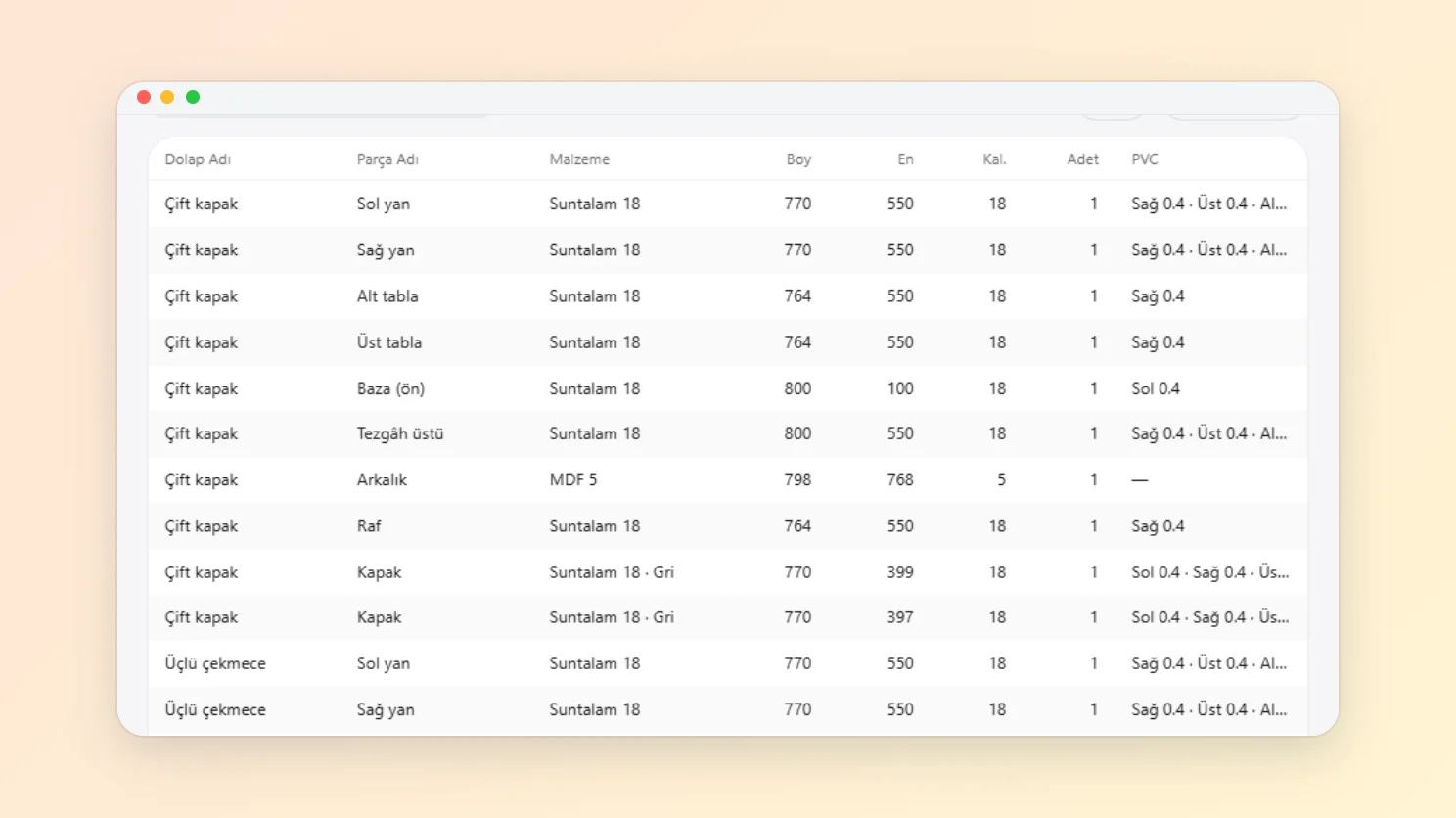

Üretim › Kesim (AltF) kesim listesini açar. Liste beş sekmeden oluşur: Liste, Levha, Modül, Teklif ve Etiketler.

• Kesim listesini, montaj föyünü ve teklifi Excel olarak, kesim listesini CSV olarak kaydet; ya da yazdırıp PDF al.
• Ebatlama makinesi için barkodlu CSV ve XML profilleri hazırdır.
• Kapak Listesi (AltG) kapak ve cam siparişini, Hırdavat Listesi (AltH) menteşe, ray, bağlantı ve kulp listesini verir.
• Parça etiketleri Code 39 barkodludur; 11 etiket şablonundan birini seçebilirsin.

Teklif sekmesi levha, bant, donanım ve işçilik fiyatlarından sarf ve maliyet dökümünü, genel toplamı çıkarır. Birim fiyatları Ayarlar › Fiyat Listesi’ne elle girersin.

CNC dosyası ve G-code

Nesting Sonuçları’nda Tümünü G-Code Kaydet’e ya da tek plaka için Bu Plakayı Üretime Gönder’e bas. CNC Üretim Dosyası Oluştur penceresi açılır:

1. Çıkacak işlemleri seç: arkalık kanalı (tek geçiş ya da tarayarak açma), delik işlemleri ve dış kesim.
2. İşlemlere takım ata ve makineyi seç.
3. G-Code Çıkart’a bas. Projeye henüz ad vermediysen Moducut önce proje adını ve bilgilerini ister.

Dosyalar, kaydetme penceresi açılmadan proje klasörüne malzemeye göre ayrılarak yazılır:

Belgelerim\Moducut\Projelerim\<tarih_saat>_<proje>_<kimlik>\gcode\<malzeme>\

G-code lehçesi tezgahına göre seçilir: GRBL, Mach3, LinuxCNC, Spincat (ISO) ve MobilyaPlan. Biesse, Elfamak, Reksis, Radonix ve Poyraz CNC gibi markalar için 100’ü aşkın hazır tezgah profili vardır; dosya uzantısı (.nc, .tap, .gcode, .cix…) profile göre gelir. Biesse için CIX, ayrıca levha başına DXF (R12) ve 3B DXF çıktısı alınabilir.

Kaydetme ve otomatik kurtarma

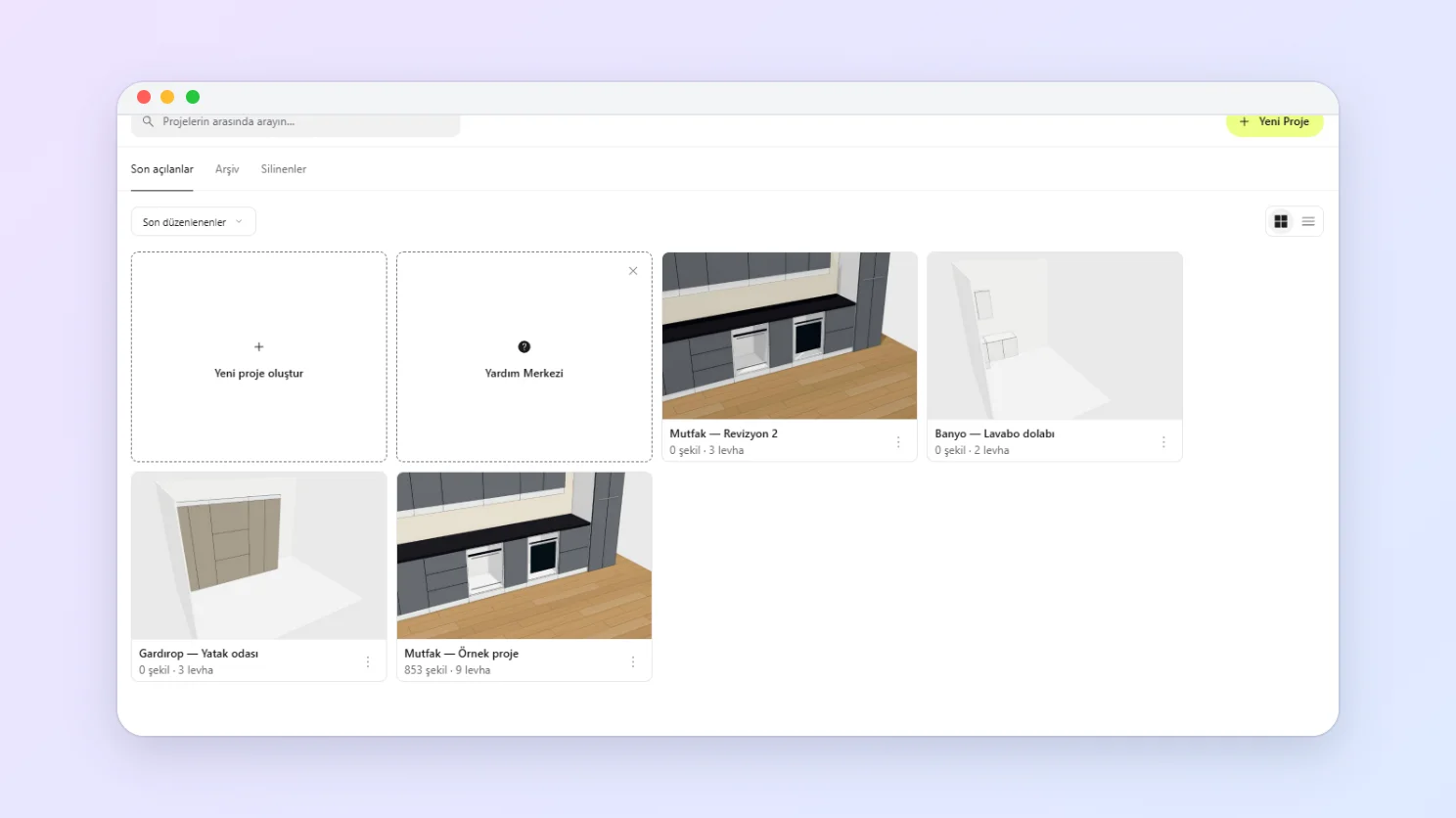

Dosya › Kaydet (CtrlS) projeyi .mbz dosyası olarak kaydeder. Kaydedilmiş bir projeyi Dosya › Yükle ile açarsın. Projelerim (AltP) son açılan projeleri kart ya da liste olarak gösterir; arama, sıralama ve klasörleme de buradadır.

Moducut çalışırken projenin otomatik kurtarma kaydını tutar; beklenmedik bir kapanmada işini bu kayıttan kurtarabilirsin. Her proje kendi klasöründe durur:

Belgelerim\Moducut\Projelerim\<tarih_saat>_<proje>_<kimlik>\
├─ project.mbz
├─ metadata.json
└─ gcode\<malzeme>\

Proje Bilgileri (AltI) müşteri adını, telefonunu, adresini ve notunu projeyle birlikte saklar.

Sık kullanılan kısayollar

Kısayol listesinde 46 komut var; Esc dışındakilerin tuşunu değiştirebilir, tuşu olmayan komuta tuş atayabilirsin. Kısayollar Ctrl, Alt ve Shift ile çalışır. Örneğin CtrlS projeyi kaydeder, AltW Nesting’i açar.

• Kaydet CtrlS · Geri Al CtrlZ · İleri Al CtrlShiftZ
• Kütüphane CtrlL · Çoğalt CtrlD · Sil Delete
• Ölçüler AltD · X-Ray AltX · Kapakları Aç / Kapat AltQ
• Kesim Listesi AltF · Nesting AltW · Hırdavat Listesi AltH

Kısayolları değiştirmek için giriş ekranında Ayarlar › Klavye kısayolları’nı aç, satıra tıkla ve yeni tuşlara bas. Tuş başka bir komutta kullanılıyorsa Moducut uyarır; Yine de ata ile o komuttan alabilirsin.
